堆垛机是自动化仓储系统中的核心装备，目前市场需求的主流堆垛机产品已基本实现国产化，各厂家在堆垛机产品上广泛采用红外、激光、无线、伺服驱动、无接触供电甚至RFID等技术，堆垛机使用的基础技术、关键器件以及配套件与国际知名制造厂商已经十分接近，通用系列的技术规格和技术参数与国外产品相差不大。其设备主要由下横梁、货叉、立柱、上横梁、水平运行机构、起升机构、电控柜、安全保护装置和电气控制系统等部分组成。其中，伸缩货叉是影响堆垛机速度和质量的大核心部件。那么，堆垛机伸缩货叉原理是什么？

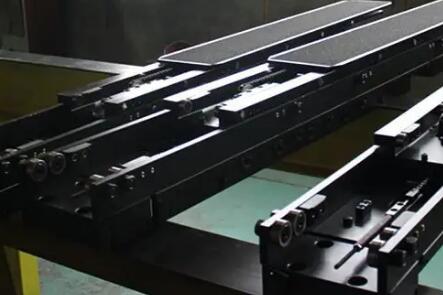

伸缩货叉

  堆垛机货叉一般采用3级直线差动机构，这种结构形式的货叉由动力驱动和上、中、底3叉以及导向部分构成，底叉固定在载货台上，中叉可在齿轮齿条的驱动下，u底叉向两侧伸出一定距离，上叉在安装于中叉上的增速机构的带动下相对中叉向外伸出更长的距离，实现想货位内 存取货物，这种机构的特点是上叉相对于中叉伸出的距离为伸出行程的2/3，而中叉相对于下叉伸出的距离为伸出行程的1/3，上叉与中叉之间，中叉与下叉之间均有合适的导向接触长度，、3层货叉伸出时的相对刚度要求，为当堆垛机货叉上叉运行到***距离时载荷简图，其中底叉固定在载货台上，中叉运行到货叉行程的1/3距离，此时有2个导向轮支承，上叉相对于中叉运行货叉行程的2/3，也有2个导向轮支承，与中叉相连。
