货叉装置是堆垛机存取货物的执行机构，装设在载货台上。本机构采用二级直线运动叉伸缩货叉，由上叉、下叉及起导向作用的滚针轴承等组成，以减少巷道的宽度，且使之具有足够的伸缩行程。

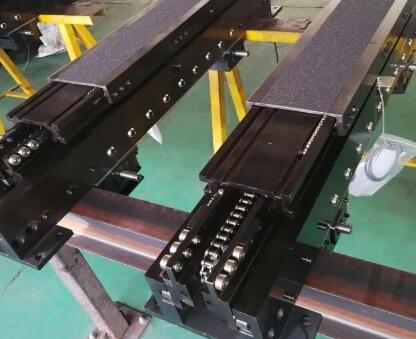

堆垛机伸缩货叉

  当电动机反向时，中叉与上叉则反向运动，从而实现货叉的双向存取货物。焊接在下叉底板的双向挡板与焊接在中叉链接底部的双向挡板配合使用，当货叉运动到极限位置时，上、下双向挡板相碰，从而是货叉停止运动。联轴器为限力矩联轴器，当力矩超过设定值时，联轴器内部的钢珠打滑，从而保护货叉受到破坏，提高系统安全性。

  货叉传动系统除了电动机、联轴器和减速器安装在货叉的左侧以外，基本为对称布置，左半部分相当于左货叉，右半部分相当于右货叉，这样链轮链条传动布置于货叉中间，从而提高系统的平稳性。
